GL2X40 KN Macchina di trascinamento aerea a stringa ad alta tensione a doppio conduttore

GL2X40 KN Tenditrice per Cavi Aerei ad Alta Tensione per Trazione e Tensione a Doppio Conduttore

Come Scegliere il Tenditore Idraulico a Doppio Conduttore Giusto per Linee di Media e Alta Tensione?

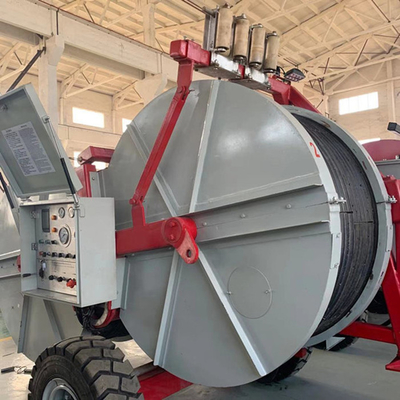

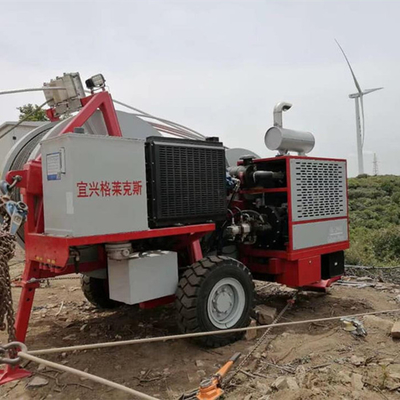

Il tenditore idraulico GL-2×40 di GALAXY è progettato per operazioni di posa di conduttori doppi, offrendo alta precisione e stabilità nei progetti di linee di trasmissione di media e alta tensione. Dotato di un potente motore diesel Cummins e sistemi idraulici Rexroth tedeschi, offre prestazioni affidabili su diversi terreni, comprese le regioni montuose e le reti urbane.

 Applicazione:

Ideale per la posa in tensione di conduttori a doppio fascio fino a 630mm² in aree montuose e fino a 720mm² in terreni pianeggianti. Compatibile anche con cavi ottici OPGW, ADSS e dispiegamento di funi di traino da 500kV.

Vantaggi Chiave:

• Tensione sincronizzata a doppio tamburo

• Forte forza di trazione: fino a 2 × 45kN intermittenti

• Componenti premium: Cummins, Rexroth, Eton, WIKA

• Adatto a molteplici tipi di conduttori e dimensioni di cavi

• Ottimizzato sia per pianure che per terreni complessi

Specifiche Tecniche:

Parametro Valore

Trazione massima intermittente 2 × 45 kN

Trazione massima continua 2 × 40 kN

Velocità alla trazione massima 2,5 km/h

Velocità massima 5 km/h

Trazione alla velocità massima 2 × 20 kN

Forza frenante massima intermittente 2 × 35 kN

Diametro ruota di trazione 1300mm / 1500mm

Numero di scanalature 40

Diametro fune (max) 24 mm

Diametro conduttore (max) 40 mm

Dimensioni bobina fune (L×P×A) 4300 × 2250 × 2700 mm

Peso totale 5800 kg

Motore Cummins, 77kW (103 hp)

Principio di Funzionamento

Il motore diesel aziona un sistema a doppio tamburo idraulico per mantenere una tensione bilanciata su entrambi i conduttori, con regolazione in tempo reale tramite valvole idrauliche Rexroth. L'unità garantisce un dispiegamento sincronizzato e senza cedimenti con un minimo stress sul conduttore.

FAQ:

D: Può essere utilizzato per cavi ADSS o OPGW?

R: Sì, è adatto per entrambi, con gli accessori giusti.

D: Questo modello è adatto per terreni irregolari?

R: Assolutamente. La sua struttura stabile e il sistema a doppia ruota sono progettati per ambienti difficili.
