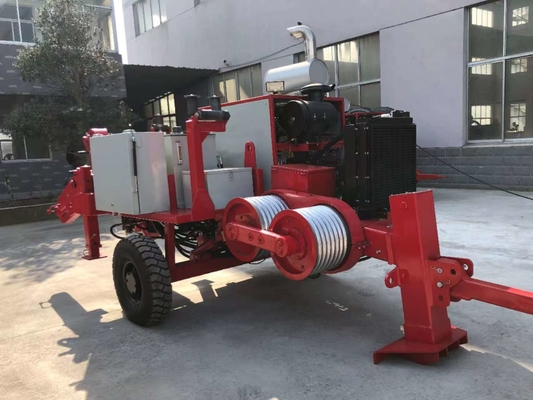

Dettagli:
|
| Product Name: | 9Ton Cable Tensioner Stringing Equipment | Engine: | Cummins |
|---|---|---|---|
| Main pump: | German Rexroth | Main motor speed reducer: | German Rexroth |
| Max intermittent pull: | 90KN | Bull-wheel diameter: | 540mm |
| Groove number: | 8 | Max rope diameter: | 21mm |
| Max diameter of rope reel: | 1400mm | Useage: | Hydraulic Tensioner and Puller Machine |
| Evidenziare: | tenditore sopraelevato del cavo da 9 tonnellate,tenditore sopraelevato del cavo 90kn,legatura dell'attrezzatura per le linee elettriche sopraelevate |
||
Fabricazione di linee aeree a 220 KV
Apparecchiature per la stringa a tensione dei cavi
9 tonnellate Puller per conduttori idraulici viene normalmente utilizzato per il lavoro di stringazione di linee di trasmissione a 220 KV o 400 KV.
È utilizzato per stringere due conduttori attraverso una corda di filo pilota (18 mm o 20 mm)
L'apparecchiatura per la stringa delle linee di trasmissione e gli strumenti accessori comprendono un tiratore idraulico da 9 tonnellate e un tenditore idraulico da 8 tonnellate.
3 fasci di filettamento di blocchi di puleggia, 16 - 18 mm di filo di acciaio antitrito per tirare i conduttori,
10 mm di corda in acciaio intessuta anti-torsione per tirare l'OPGW, pinze automatiche, compressori idraulici,
supporti per tamburi, sollevamenti a catena a grilletto, tavole da corsa, tirfori, protettori per giunzioni di conduttori, giunzioni a rete, giunzioni girevoli,
giunzioni fisse, carrelli spazzatori aerei (biciclette), scale in alluminio, ecc.
|
Apparecchiature per la stringa a tensione dei cavi Questa macchina consente la tensione di un conduttore a doppio fascio di 500 mm2 o meno in zone montuose e collinari, di un conduttore a doppio fascio di 630 mm2 o meno in zone pianeggianti,con una lunghezza di 20 mm o più ma non superiore a 20 mmInoltre, può essere utilizzato per la stringa di trazione del cavo ottico OPGW o ADSS e della corda di trasporto a 220 kV in vari terreni. |
|
Apparecchiature per la stringa a tensione dei caviCaratteristiche Diametro della ruota: 540 mm Numero di scanalatura: 8 Diametro massimo della corda: 21 mm Diametro massimo della bobina della corda: 1400 mm Peso totale: 4350 kg Dimensione complessiva (lunghezza*larghezza*altezza): 4500*2100*2450mm |
|
Apparecchiature per la stringa a tensione dei cavi Caratteristiche Diametro della ruota: 540 mm Numero di scanalatura: 8 Diametro massimo della corda: 21 mm Diametro massimo della bobina della corda: 1400 mm Peso totale: 4350 kg Dimensione complessiva (lunghezza*larghezza*altezza): 4500*2100*2450mm |
|
Motore per apparecchiature a stringa per linee aeree Diesel 118 kW ((158 CV) Euro II, ciclo a 4 tempi, turbo Sistema di raffreddamento: liquido Sistema elettrico: 24V |
|
Trasmissione idraulica Circuito idraulico chiuso per una variazione di velocità in entrambe le direzioni di rotazione. This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur. |
|
Equipaggiamento di stringa per linee aeree configurazione principale Motore: Cummins pompa idraulica: Rexroth tedesca Motore principale: Rexroth tedesco riduttore di velocità: Rexroth tedesco Motore di sollevamento con supporto di coda: American Eton Misuratore idraulico: WIKA tedesco Manuale operativo: Rexroth tedesco |
|
Configurazione Dinamometro idraulico con punto di regolazione e controllo automatico della trazione massima Sistema idraulico di raffreddamento dell'olio Dispositivi di comando per sistemi idraulici e motori diesel Avvolgitore a bordo con vento automatico a livello, adatto per i modelli standard 1100 e 1400 Stabilizzatore frontale idraulico Punto di connessione a terra |
|
Dispositivi aggiuntivi Sistema di illuminazione del rimorchio Apparecchi per la trasformazione di tubi Rulli di corda girevole Relè per il rimorchio a velocità massima di 30 km/h Acciaio in più Contatore digitale di velocità e contatore (a pagamento) |
|
Dispositivi aggiuntivi Il telaio dotato di freno, luci posteriori e protezione da fango, con un sollevamento a singolo punto per consentire il sollevamento con una gru. Controllo remoto via cavo e radio sostituendo completamente tutti i comandi del pannello della macchina. Diagnosi a distanza tramite rete GSM con modem GPS, sistema di sincronizzazione Sistema idraulico per il controllo del supporto del tamburo con accoppiamenti a azione rapida a faccia piatta Sistema idraulico ausiliario (700/1000 bar) per utensile di pressatura a potenza Casella degli attrezzi chiudibile, apparecchio di tenuta per il kit del tubo, piastra di messa a terra, isolamento acustico Olio idraulico biodegradabile, Indicatore di tensione ammissibile, allarme di tensione di sovraccarico, Primo Soccorso Manuale di manutenzione dell'officina del costruttore, in lingua inglese |
